أعمال حدادة وهناجر

نماذج بوابات وحواجز ودرابزين، ودليل للهناجر والهياكل المعدنية مع قاموس المواد الصناعية بالعربية والإنجليزية.

نماذج البوابات والدرابزين والحواجز

صور توضيحية للتصاميم والمكونات، وليست توثيقاً لمشاريع منفذة أو اعتماداً لمواصفات فنية. يُحدد نوع المادة والتشغيل والتثبيت عند إعداد العرض.

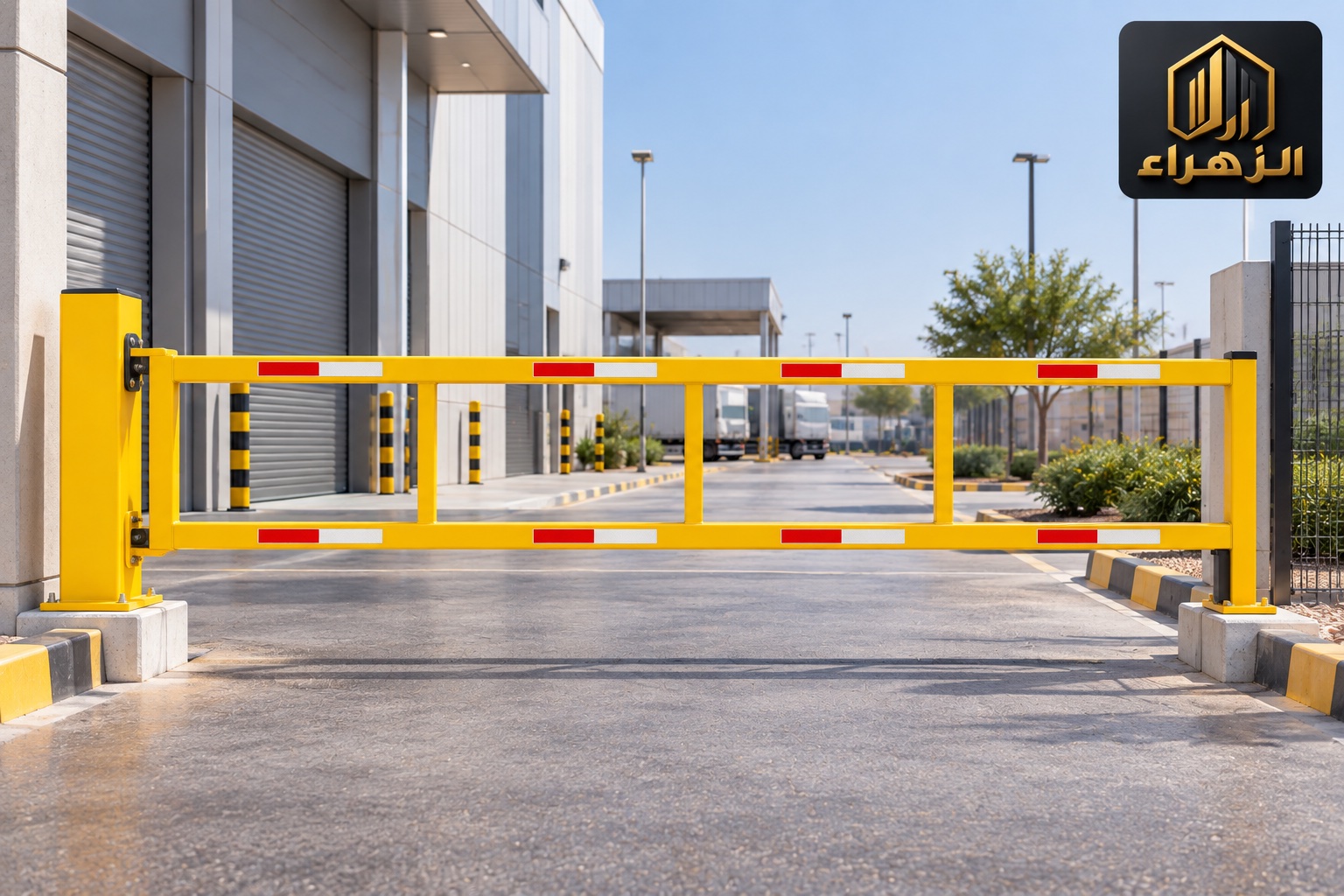

حاجز مركبات مفصلي
01

حاجز مركبات مفصلي

Hinged vehicle barrier

حاجز معدني أصفر يفتح جانبياً حول مفصلات. تظهر قوائم تثبيت، وشرائط عاكسة، وقواعد، وخلفه أعمدة حماية وأبواب رول وسياج محيطي. لا يظهر محرك يثبت أنه آلي، وليس حاجز ذراع يرتفع رأسياً.

قاموس المواد الصناعية

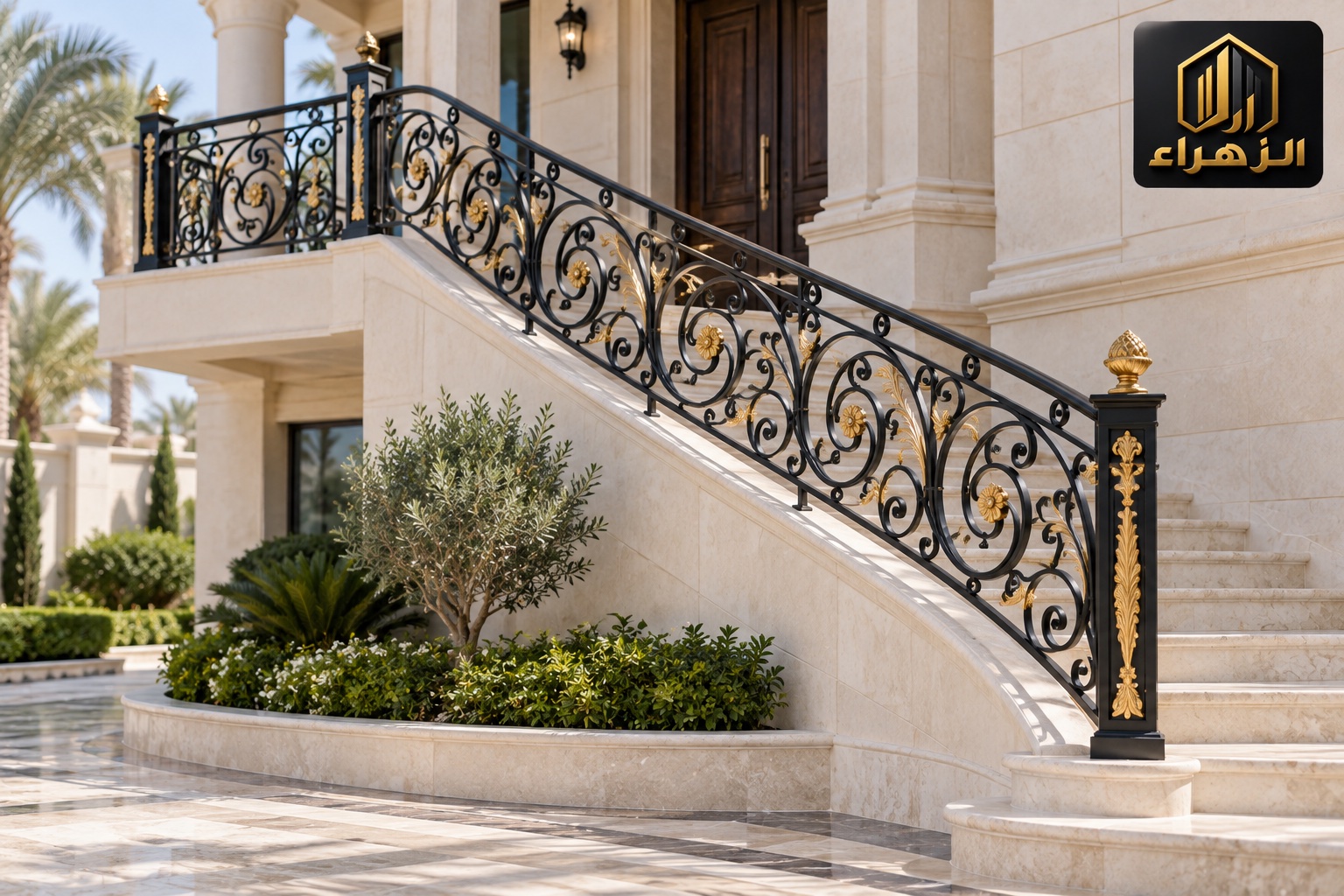

درابزين درج معدني مزخرف
02

درابزين درج معدني مزخرف

Ornamental metal stair railing

درابزين للدرج والبسطة، مع مسكة علوية وأعمدة وحشوات زخرفية ملتفة وتيجان بألوان ذهبية. المظهر قريب من الحديد المشغول؛ نوع المعدن وطريقة تصنيعه لا يثبتان من الصورة وحدها.

قاموس المواد الصناعية

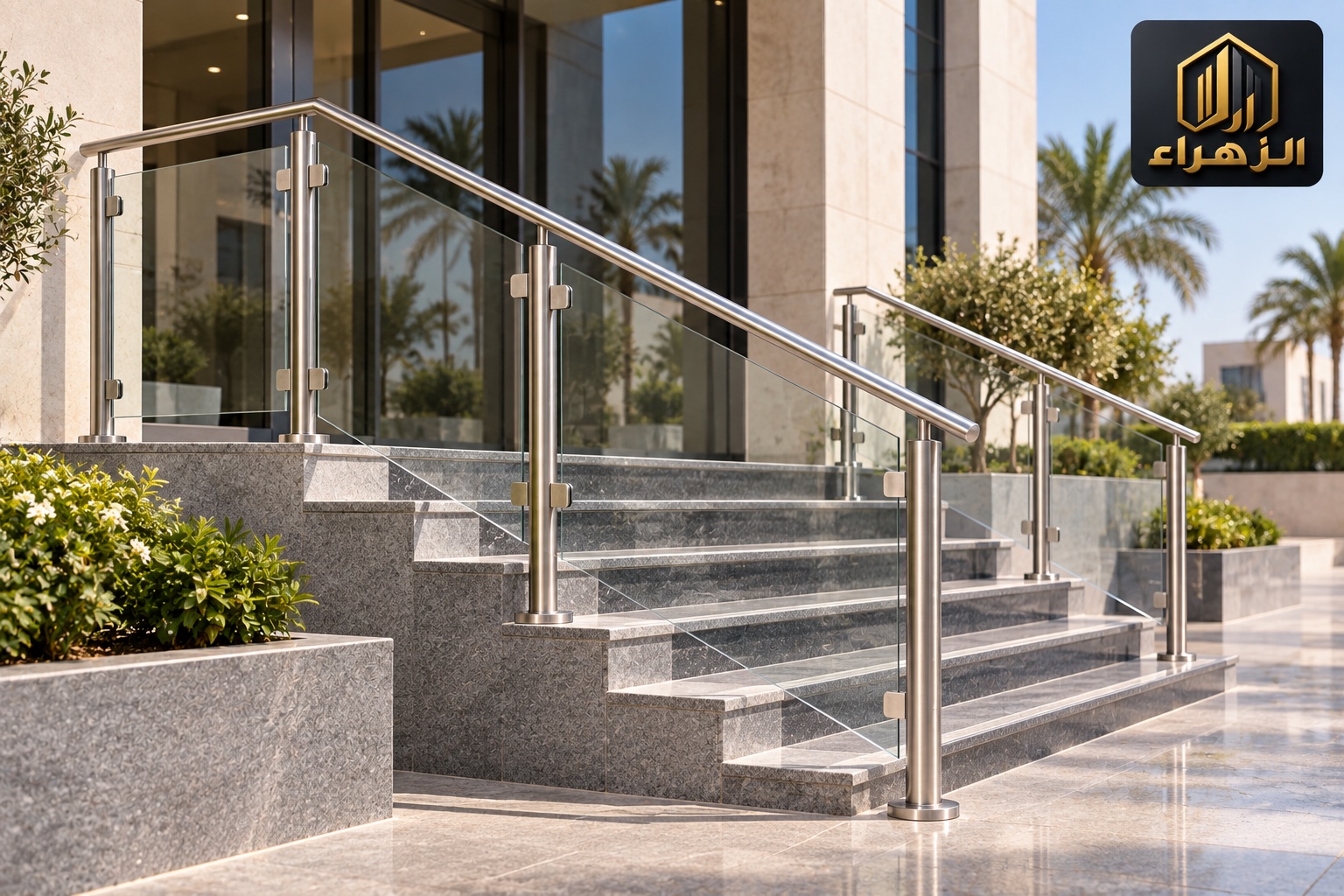

درابزين زجاج بأعمدة معدنية
03

درابزين زجاج بأعمدة معدنية

Glass balustrade with metal posts

ألواح زجاج بين أعمدة معدنية بمظهر ستانلس، مع مسكة أنبوبية ومشابك زجاج وقواعد تثبيت. لا تحدد الصورة درجة المعدن أو سماكة الزجاج أو كونه مقسّى أو مصفحاً.

قاموس المواد الصناعية

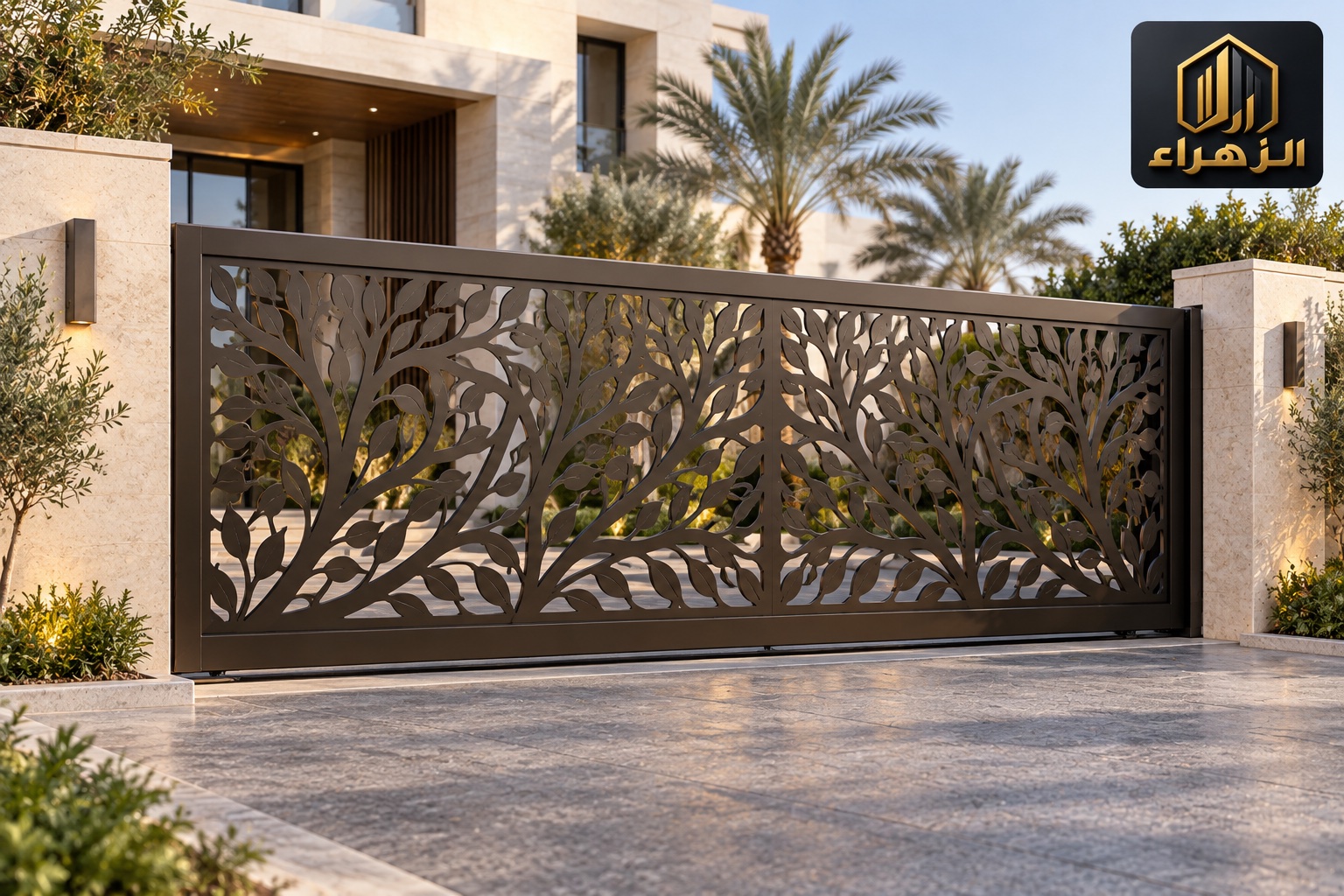

بوابة سحّابة بحشوة زخرفية مفرّغة
04

بوابة سحّابة بحشوة زخرفية مفرّغة

Sliding gate with decorative cut-out infill

درفة بوابة ضمن إطار معدني، وحشوة بزخارف نباتية مفرّغة، ومسار أرضي ظاهر. التصميم يشبه أعمال القص الزخرفي؛ لا يمكن تأكيد القص بالليزر أو نوع المحرك من الصورة.

قاموس المواد الصناعية

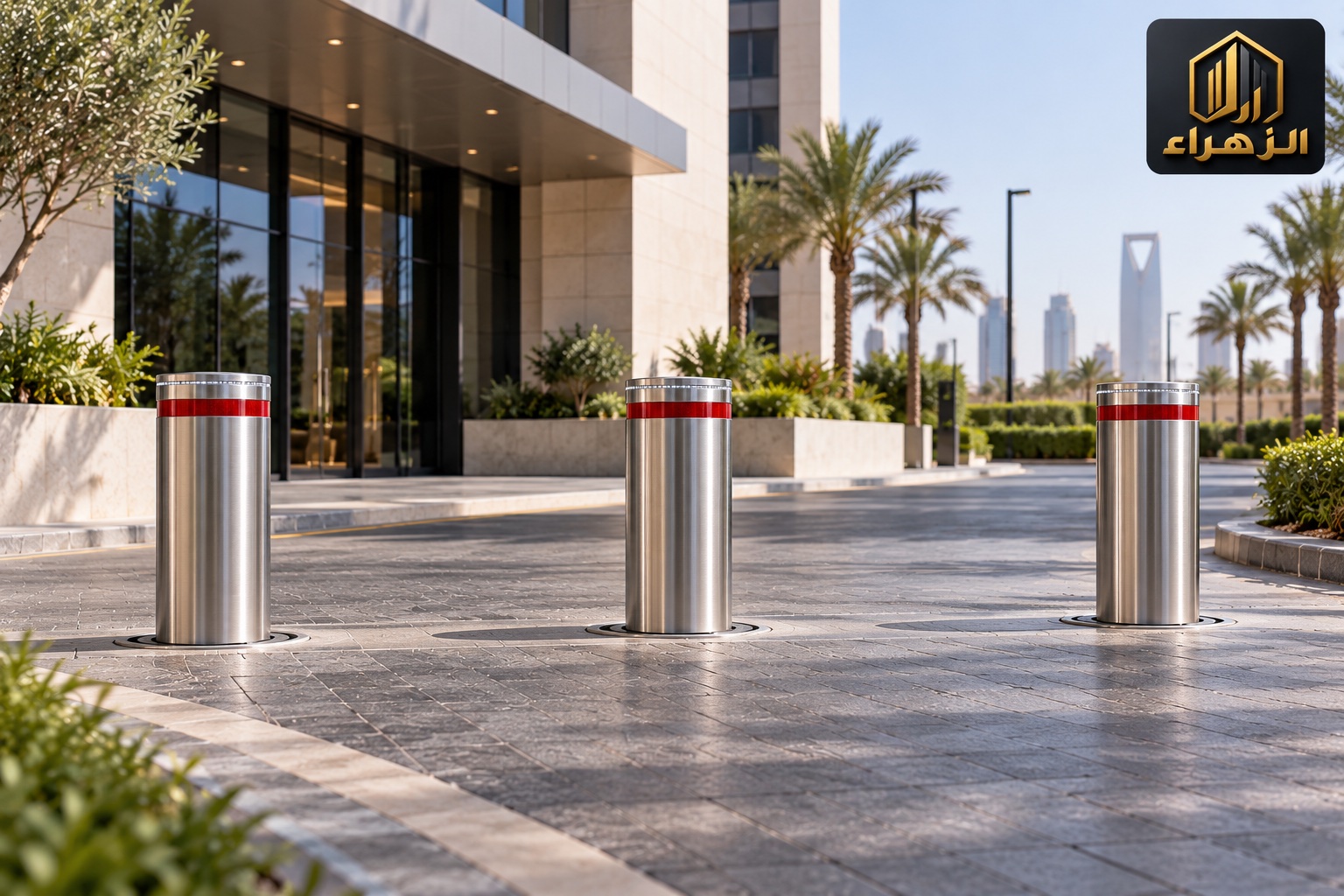

أعمدة حواجز مركبات بقواعد غاطسة
05

أعمدة حواجز مركبات بقواعد غاطسة

Vehicle bollards with recessed bases

ثلاثة أعمدة بمظهر ستانلس وشرائط حمراء عاكسة وأغطية علوية وقواعد دائرية. القواعد توحي بنظام قابل للهبوط، لكن الصورة لا تثبت آلية الرفع أو التشغيل الهيدروليكي أو تصنيف مقاومة الصدم.

قاموس المواد الصناعية

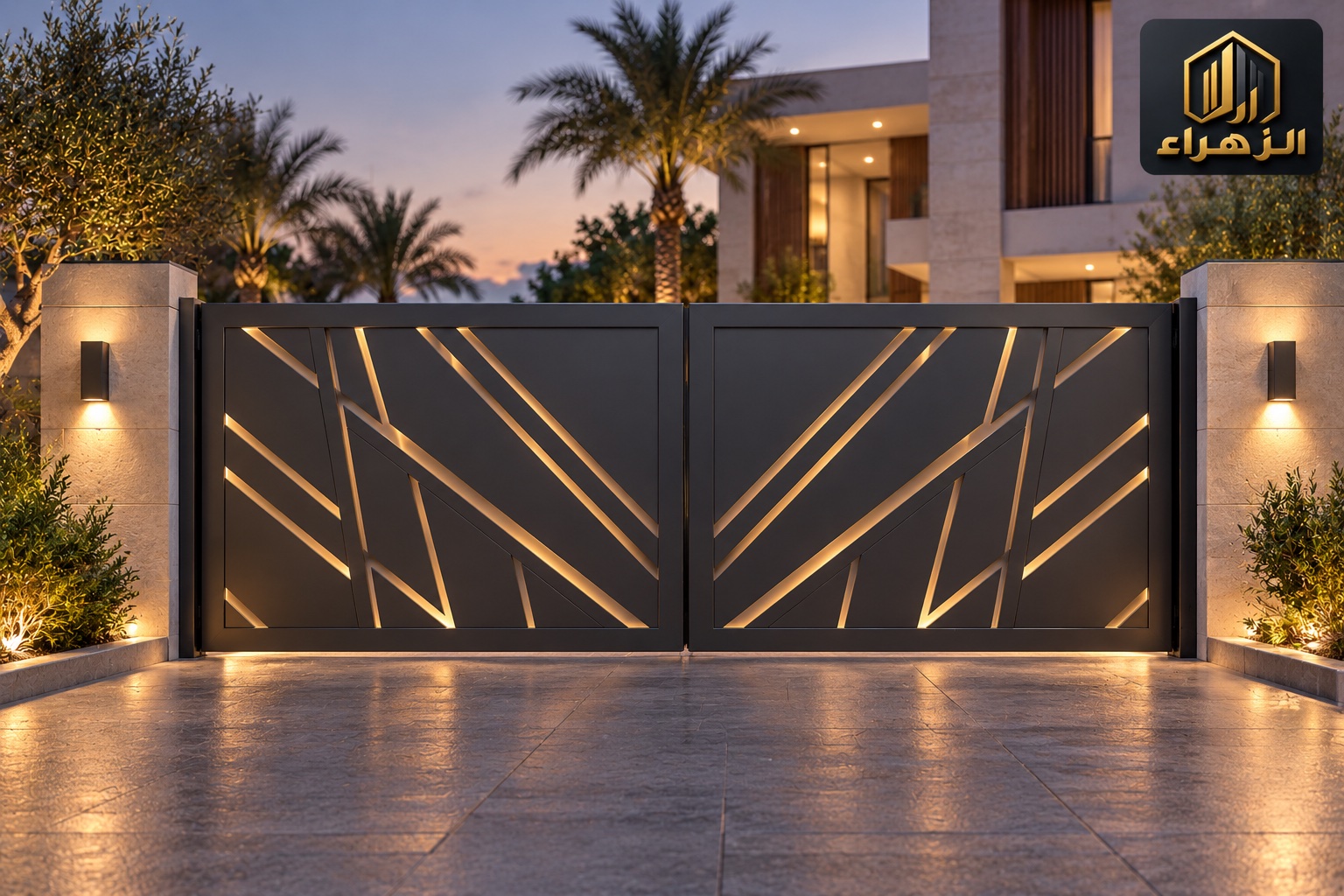

بوابة مفصلية بدرفتين وزخارف مضيئة
06

بوابة مفصلية بدرفتين وزخارف مضيئة

Double-leaf swing gate with illuminated detailing

درفتان بإطارات معدنية وحشوات هندسية وفتحات مضاءة، مع أعمدة جانبية ومفصلات. لا يظهر مشغّل يثبت التشغيل الآلي؛ الإضاءة عنصر زخرفي وليست دليلاً على مواصفة أمنية.

قاموس المواد الصناعية

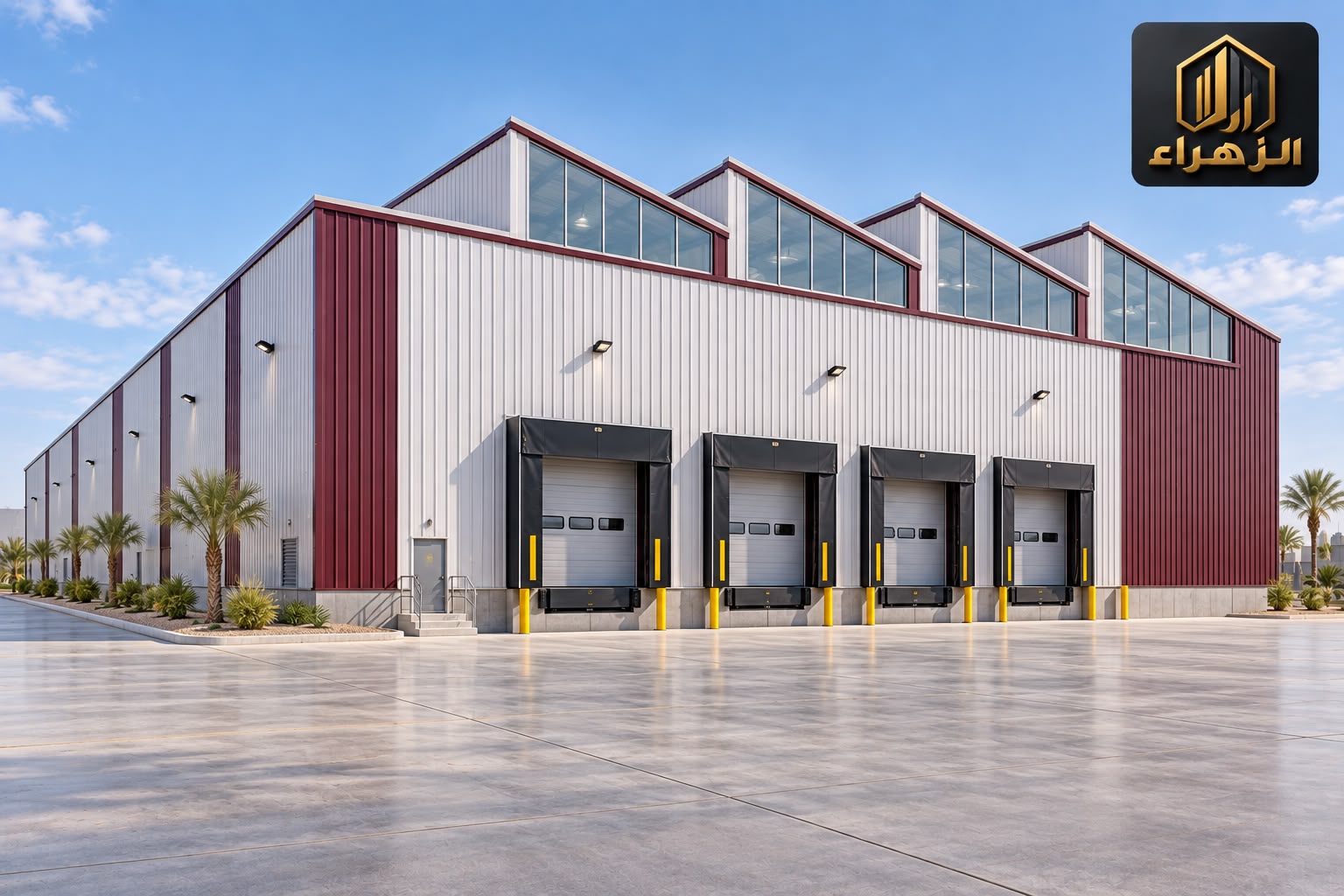

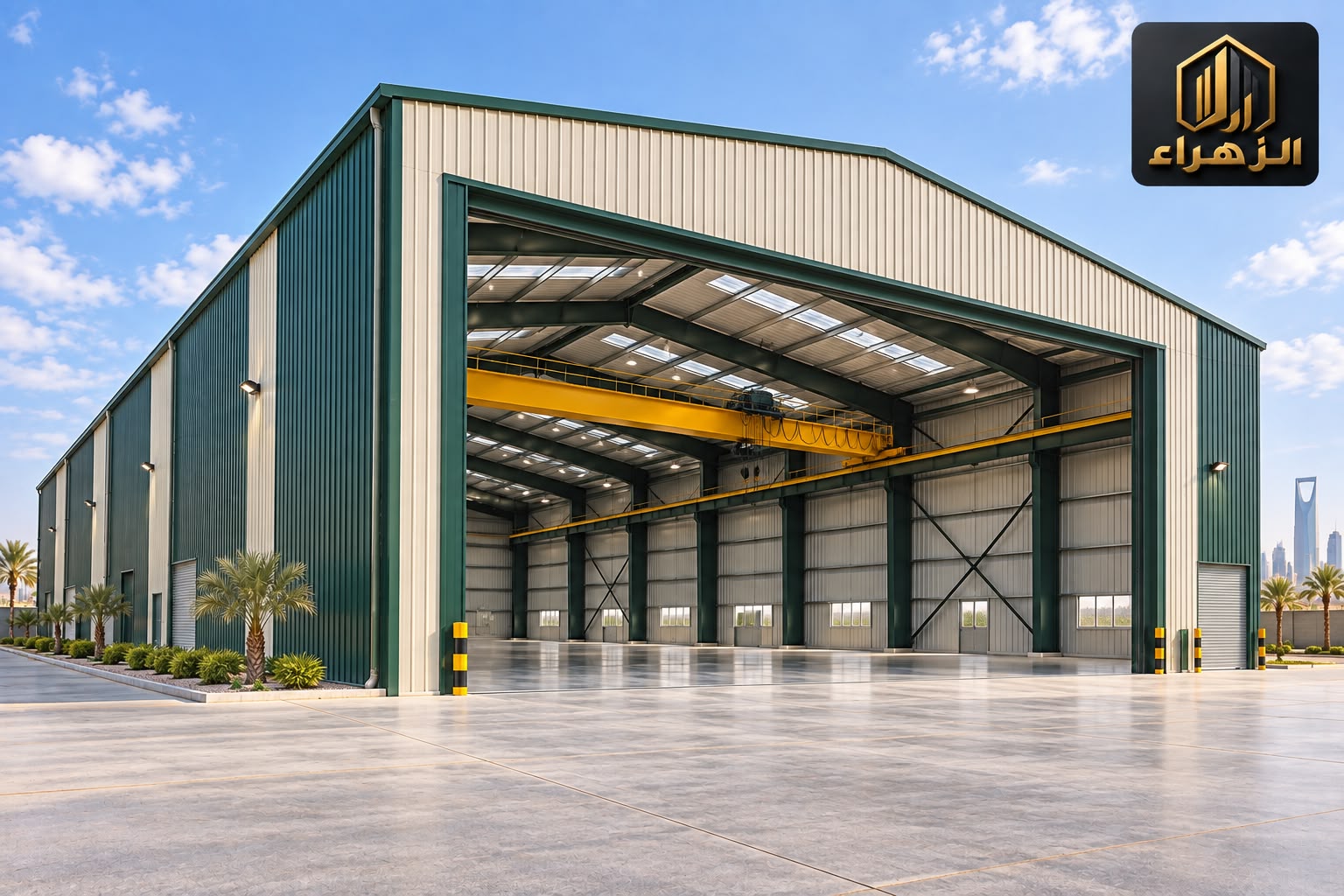

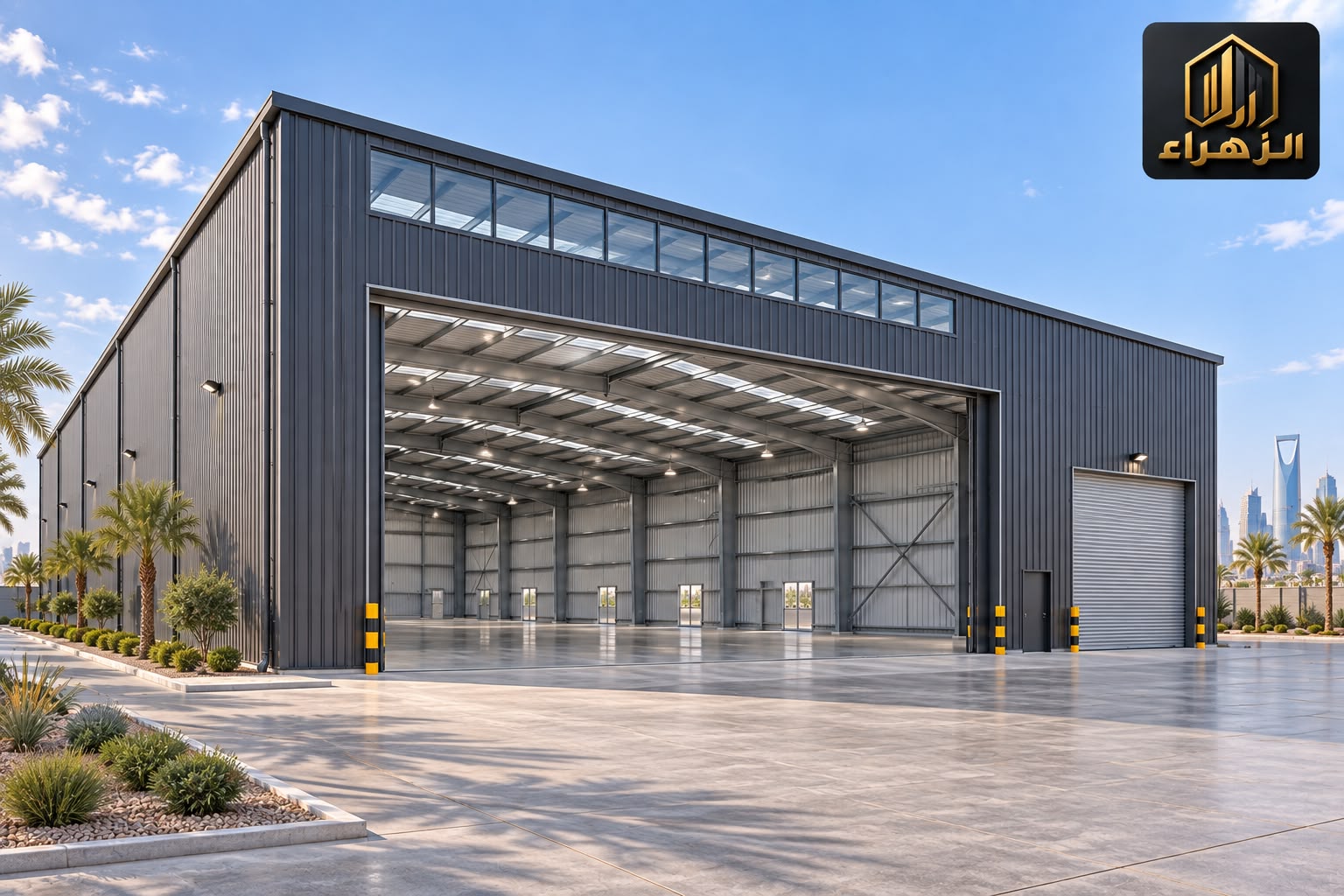

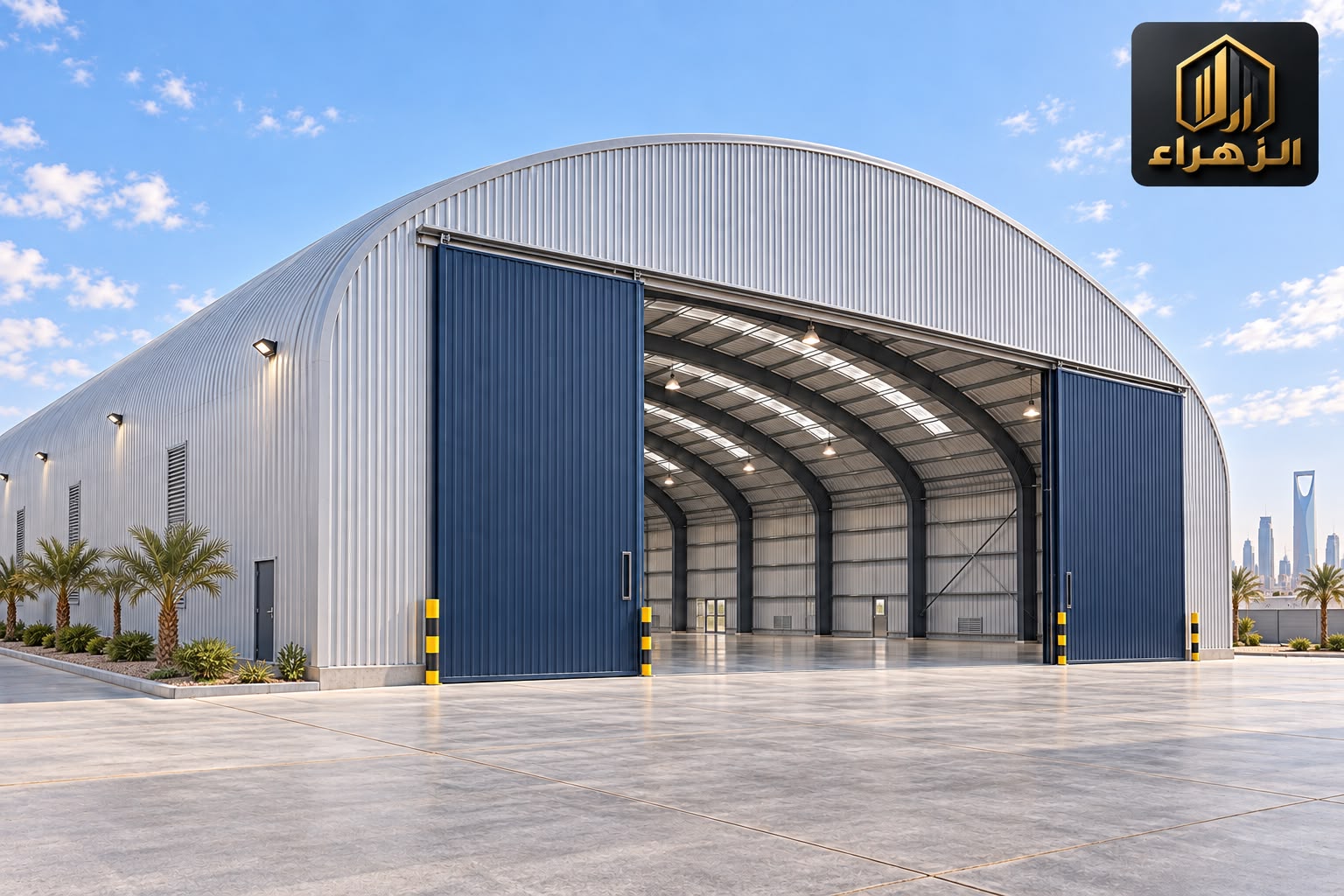

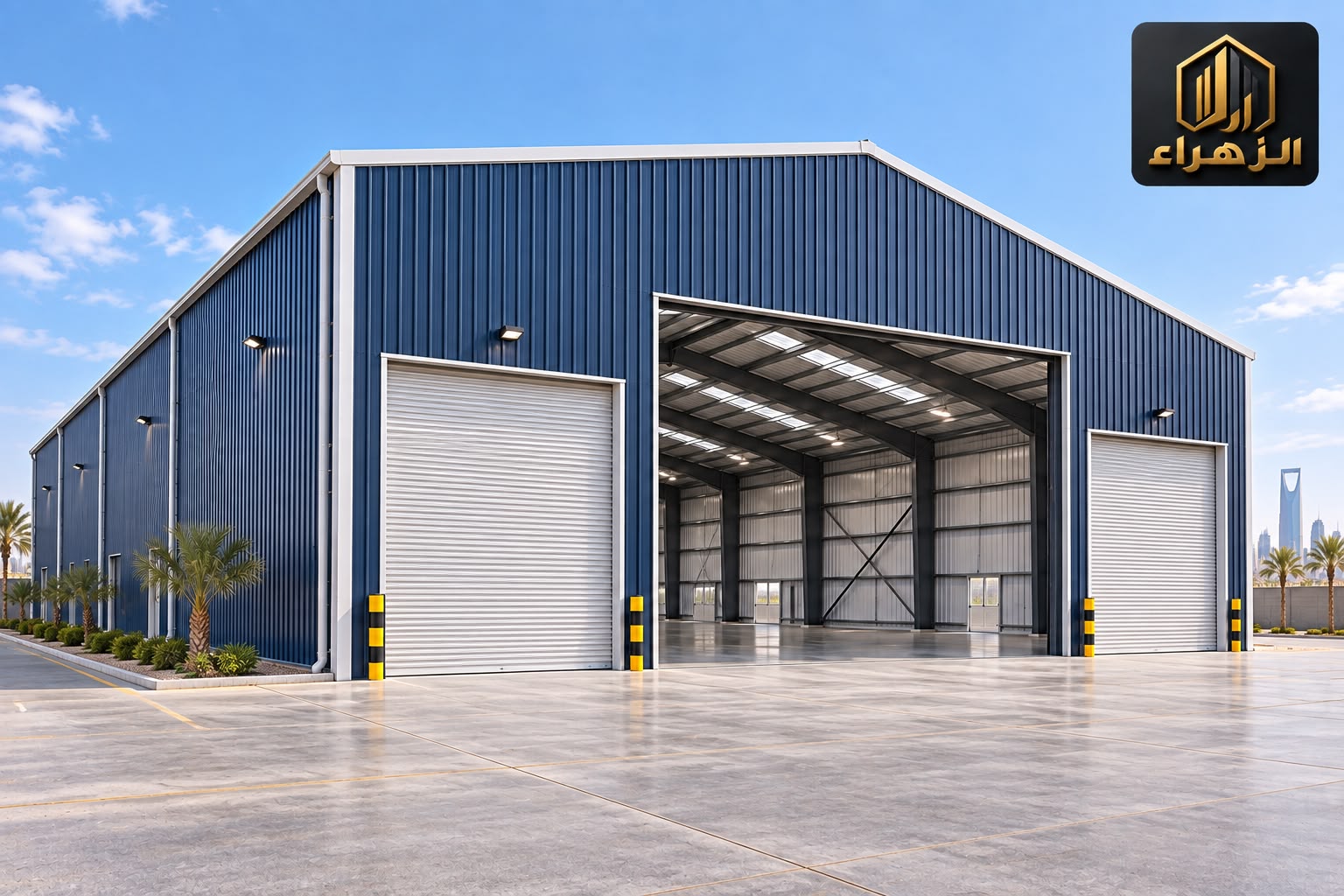

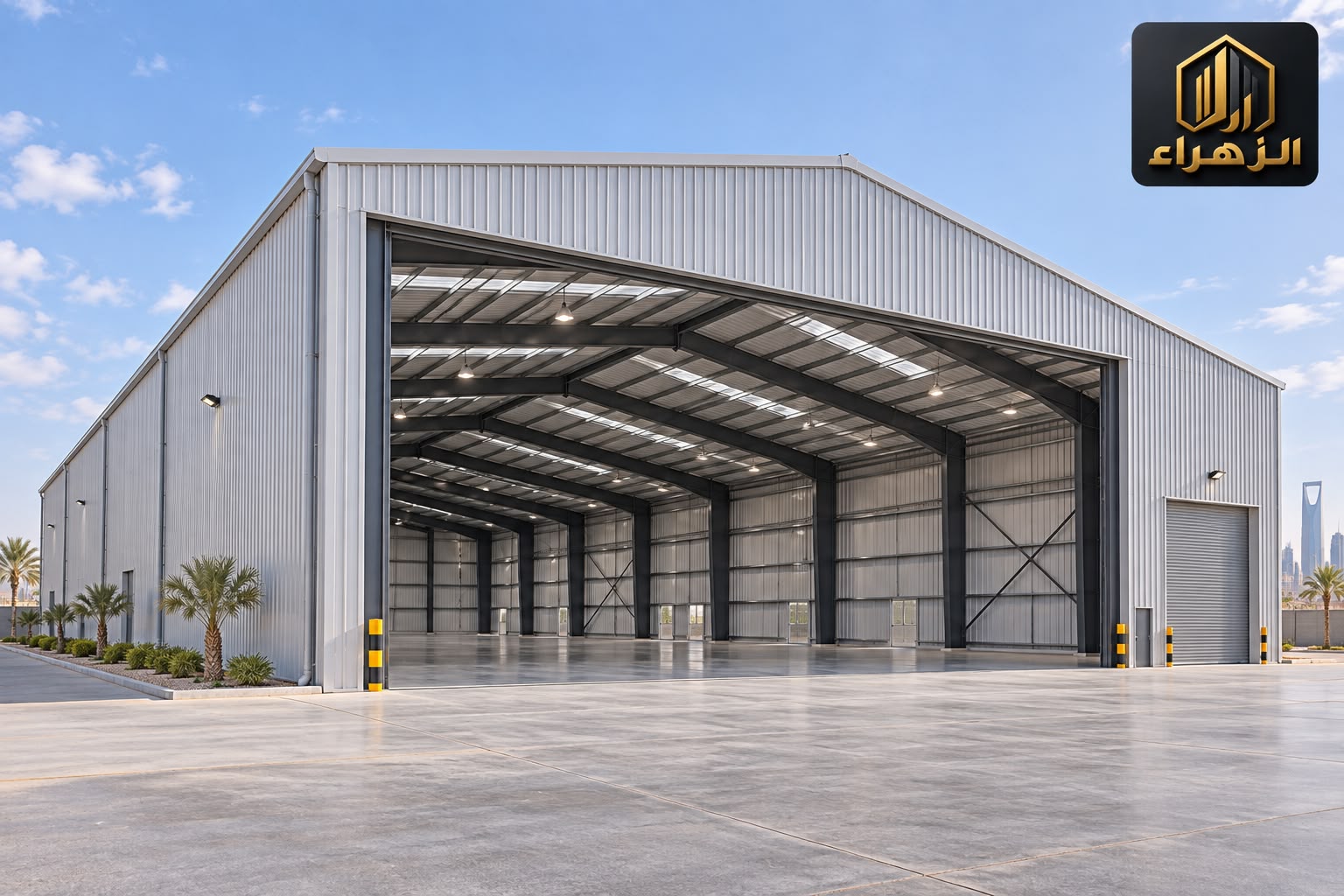

الهناجر والمظلات والهياكل المعدنية

للهناجر والمظلات، يبدأ تجهيز الطلب بتحديد الاستخدام والموقع والمساحة والارتفاع الصافي والفتحات المطلوبة. تعرض النماذج التالية أشكالاً للهناجر وواجهاتها وهياكلها الداخلية.

١. الاستخدام والموقع

حدد إن كان المطلوب مستودعاً أو ورشة أو مظلة، وأرفق موقع الأرض والمقاسات والمخططات المتاحة. وضّح مرور المركبات ومتطلبات الأبواب.

٢. الهيكل والتغطية

ناقش الإطارات والأعمدة والمدادات والتدعيم والكسوة والعزل والتصريف مع المختص. المقاسات والسماكات والأساسات والأحمال يحددها التصميم الهندسي، وليست مستنتجة من صورة.

٣. نطاق العرض والتسليم

اطلب توضيح أعمال التصميم والتصنيع والتركيب والدهان والأبواب والأعمال المدنية ضمن العرض. تؤكد إمكانية التنفيذ وترتيبات المعاينة لكل موقع قبل الاتفاق.

قاموس المواد الصناعية

مصطلحات عربية وإنجليزية لقراءة العروض ووصف المطلوب. القاموس يشمل مكونات قد لا تكون ظاهرة في الصور، وليس قائمة منتجات مؤكدة التوفر.

البوابات والأبواب

بوابة مفصليةSwing gate
درفة تتحرك حول مفصلات جانبية لفتح المدخل.
بوابة بدرفتينDouble-leaf gate
بوابة من جزأين متحركين يلتقيان عند الإغلاق.
بوابة سحّابةSliding gate
بوابة تتحرك جانبياً بمحاذاة السور.
بوابة كابوليةCantilever sliding gate
بوابة منزلقة مدعومة جانبياً دون سكة عبر فتحة المرور.
درفة البوابةGate leaf
الجزء المتحرك الذي يفتح ويغلق الفتحة.
إطار البوابةGate frame
الهيكل المحيط الذي يحمل حشوة الدرفة.
حشوة البوابةGate infill
ألواح أو قضبان أو زخارف داخل الإطار.
عمود المفصلاتHinge post
قائم تثبت عليه مفصلات البوابة.
عمود الاستقبالReceiver post
قائم يقابل طرف البوابة عند الإغلاق.
مفصلةHinge
وصلة تسمح للدرفة بالدوران حول محور.
سكة أرضيةGround track
مسار تسير عليه عجلات البوابة السحابة.
بكرات توجيهGuide rollers
بكرات تساعد في توجيه حركة الدرفة.
مصد نهاية الحركةMechanical end stop
قطعة تحدد نهاية المسار الميكانيكي.

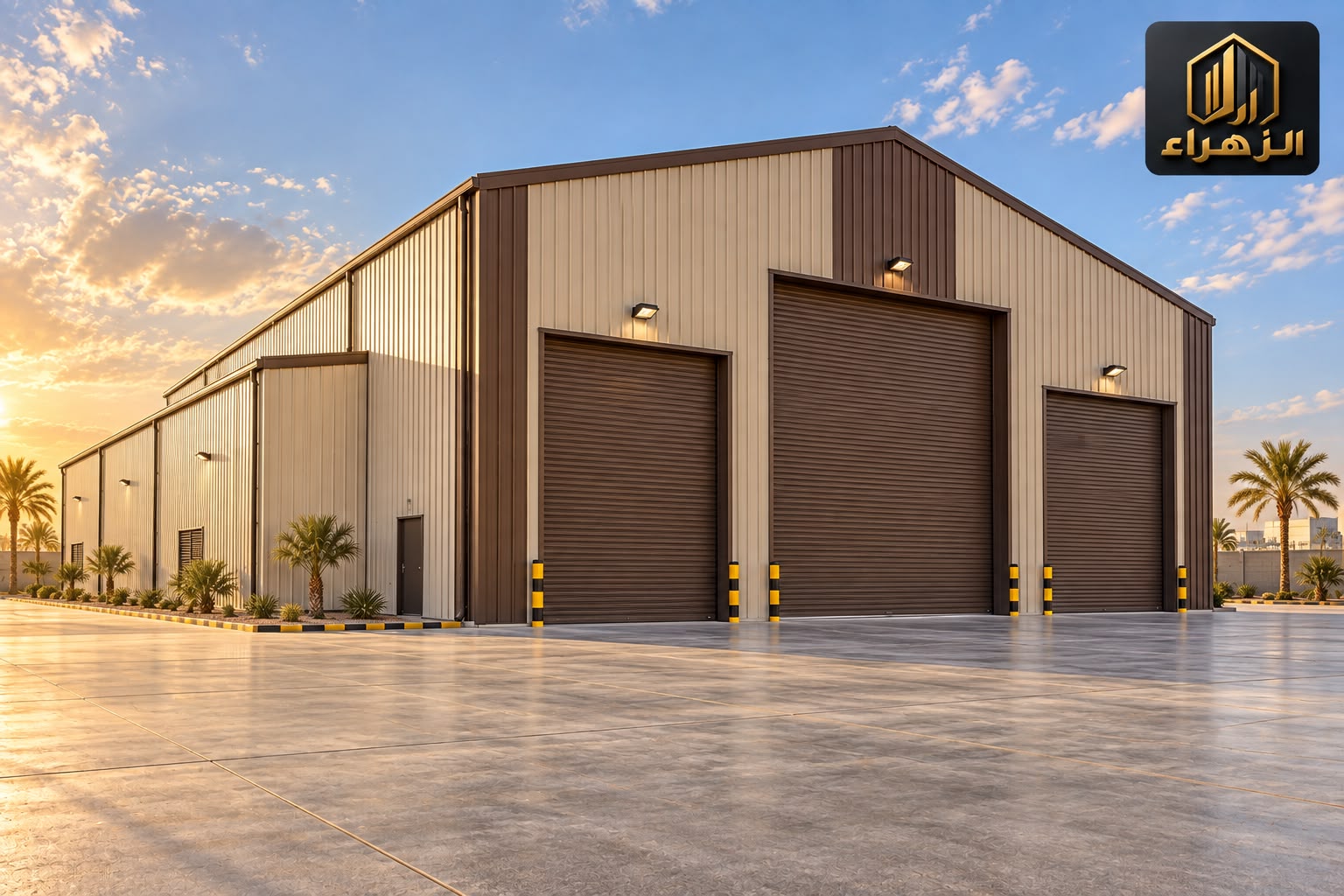

باب رول / رول شترRolling shutter
شرائح مترابطة تلتف حول محور علوي.
باب سيكشنال / مقطعيSectional door
باب من ألواح مترابطة تتحرك على مسارات.

حواجز المركبات

حاجز مركبات مفصليSwing vehicle barrier
حاجز يفتح جانبياً حول مفصلات؛ يختلف عن الذراع الرافع.
حاجز ذراع للمواقفBoom barrier
ذراع يرتفع وينخفض لتنظيم مرور المركبات.
ذراع الحاجزBarrier boom
الجزء الأفقي المتحرك في حاجز الذراع.
حامل نهاية الذراعBoom rest
دعامة يستند إليها الذراع في وضع الإغلاق.
عمود حاجز / بولاردBollard
عمود يحدد أو يقيد مرور المركبات.
عمود حاجز ثابتFixed bollard
عمود مثبت لا يهبط أثناء التشغيل المعتاد.
عمود قابل للإزالةRemovable bollard
عمود يمكن إخراجه من قاعدة مخصصة.
عمود قابل للهبوطRetractable bollard
عمود ينخفض داخل تجويف أرضي لإتاحة المرور.
حاجز طريق صاعدRising road blocker
حاجز عريض يرتفع من سطح الطريق.
حاجز معتمد ضد الصدمImpact-rated barrier
نظام له تصنيف اختبار محدد؛ لا يُستنتج من شكله.
شريط عاكسRetroreflective strip
شريط يعيد الضوء باتجاه مصدره لتحسين الرؤية.
سياج محيطيPerimeter fence
حاجز ممتد يحدد حدود الموقع.

المحركات والتحكم والسلامة

مشغّل / موتور البوابةGate operator
جهاز يحرك البوابة بالطاقة.
لوحة تحكمControl board
دارة تدير أوامر وحالات تشغيل النظام.
جريدة مسننة وترسRack and pinion
تعشيق ينقل الحركة إلى بوابة منزلقة.
مشغّل هيدروليكيHydraulic actuator
مشغّل ينقل القوة بواسطة سائل مضغوط.
ريموت / جهاز إرسالRemote transmitter
جهاز يرسل أمراً لاسلكياً إلى مستقبل متوافق.
مستقبل لاسلكيRadio receiver
وحدة تستقبل إشارات أجهزة التحكم المتوافقة.
خلية ضوئية / فوتوسيلPhotocell
حساس يعتمد شعاعاً ضوئياً لاكتشاف قطع مساره.
حافة أمان حساسةSafety edge
شريط حساس عند الحافة يستجيب للملامسة وفق النظام.
حلقة حثية أرضيةInductive loop
حلقة مدفونة تتصل بكاشف لاستشعار مركبات.
كاشف الحلقةLoop detector
وحدة تقرأ تغير الحلقة وتنتج إشارة تحكم.
مفتاح نهاية مشوارLimit switch
حساس أو مفتاح يحدد بلوغ وضع حركة معين.
فك يدوي للطوارئManual release
آلية لفصل التشغيل الآلي وفق دليل الجهاز.
إيقاف طوارئEmergency stop
وسيلة لإيقاف الحركة الخطرة؛ ليست بديلاً للحماية المصممة.
التحكم بالدخولAccess control
إدارة السماح بالمرور بواسطة هوية أو أمر معتمد.
قارئ لوحات المركباتANPR camera
نظام يتعرف آلياً على أرقام لوحات المركبات.

الدرابزين ومكوناته

درابزين / حاجز حافةBalustrade / guard
حاجز على طرف درج أو بسطة أو شرفة.
مسكة يدHandrail
جزء قابل للإمساك للمساعدة أثناء الحركة.
قائم درابزينRailing post
عنصر رأسي يحمل أجزاء الدرابزين.
حشوة زجاجيةGlass infill
لوح زجاج ضمن نظام الدرابزين.
مشبك زجاجGlass clamp
قطعة تثبت لوح الزجاج ضمن النظام.
قاعدة تثبيتBase plate
لوح يربط القائم أو الهيكل بموضع التثبيت.
مسمار تثبيت / أنكرAnchor fastener
مثبت يربط عنصراً بقاعدة أو خرسانة حسب التصميم.
تاج زخرفيFinial
قطعة زخرفية تعلو القائم.
زخارف ملتفةScrollwork
تشكيلات زخرفية على هيئة لفائف أو منحنيات.
زجاج مقسّىToughened / tempered glass
زجاج معالج حرارياً؛ يجب تحديد مواصفاته.
زجاج مصفّحLaminated glass
طبقات زجاج تربطها طبقة أو طبقات بينية.
ستانلس ستيلStainless steel
فولاذ مقاوم للتآكل بدرجات مختلفة؛ اللمعان لا يحدد درجته.

الهناجر والهياكل

هنجر / مبنى معدنيSteel shed / metal building
مبنى بهيكل معدني لاستخدام تحدده متطلبات المشروع.

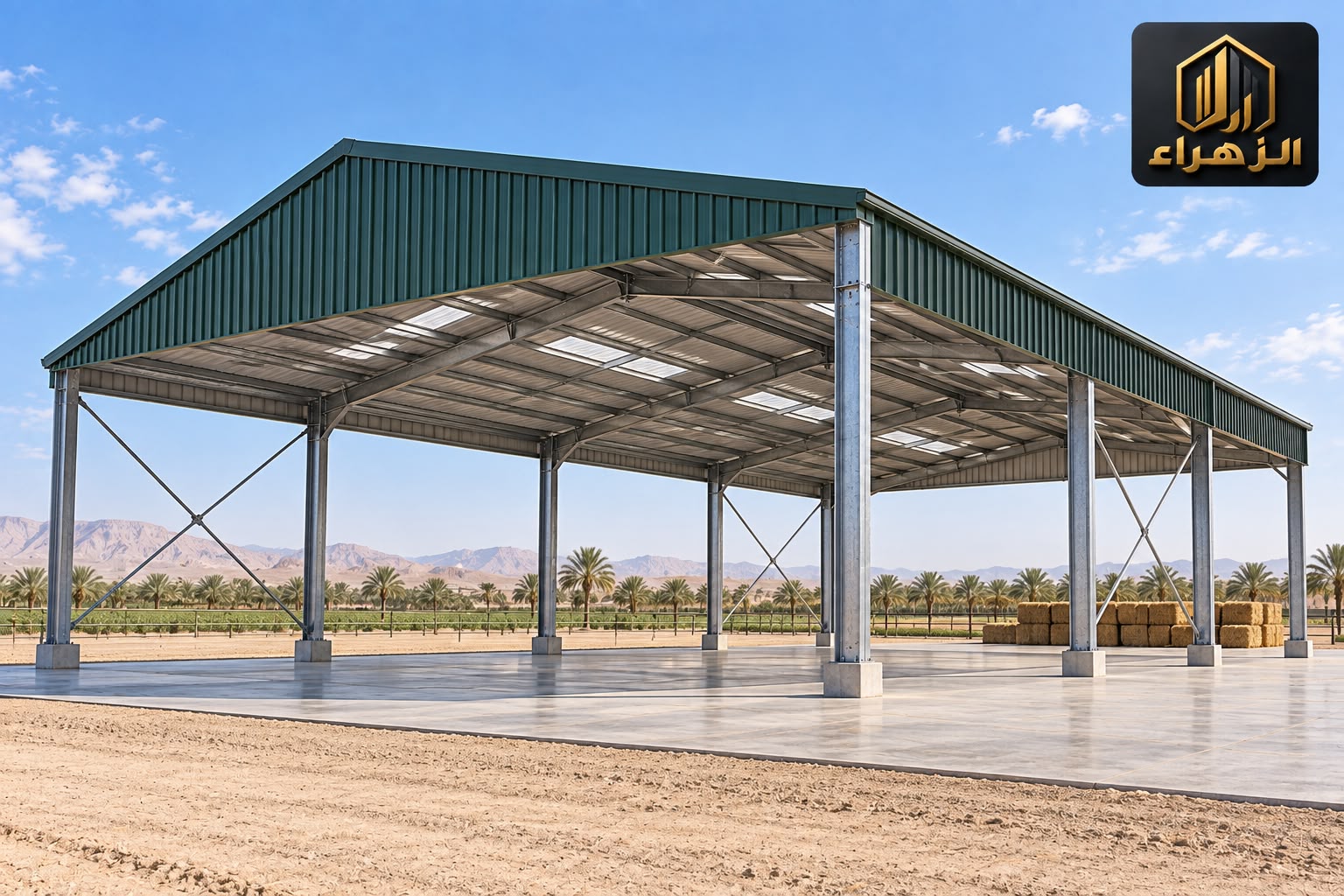

مظلة معدنيةSteel canopy
هيكل تغطية مفتوح كلياً أو جزئياً.

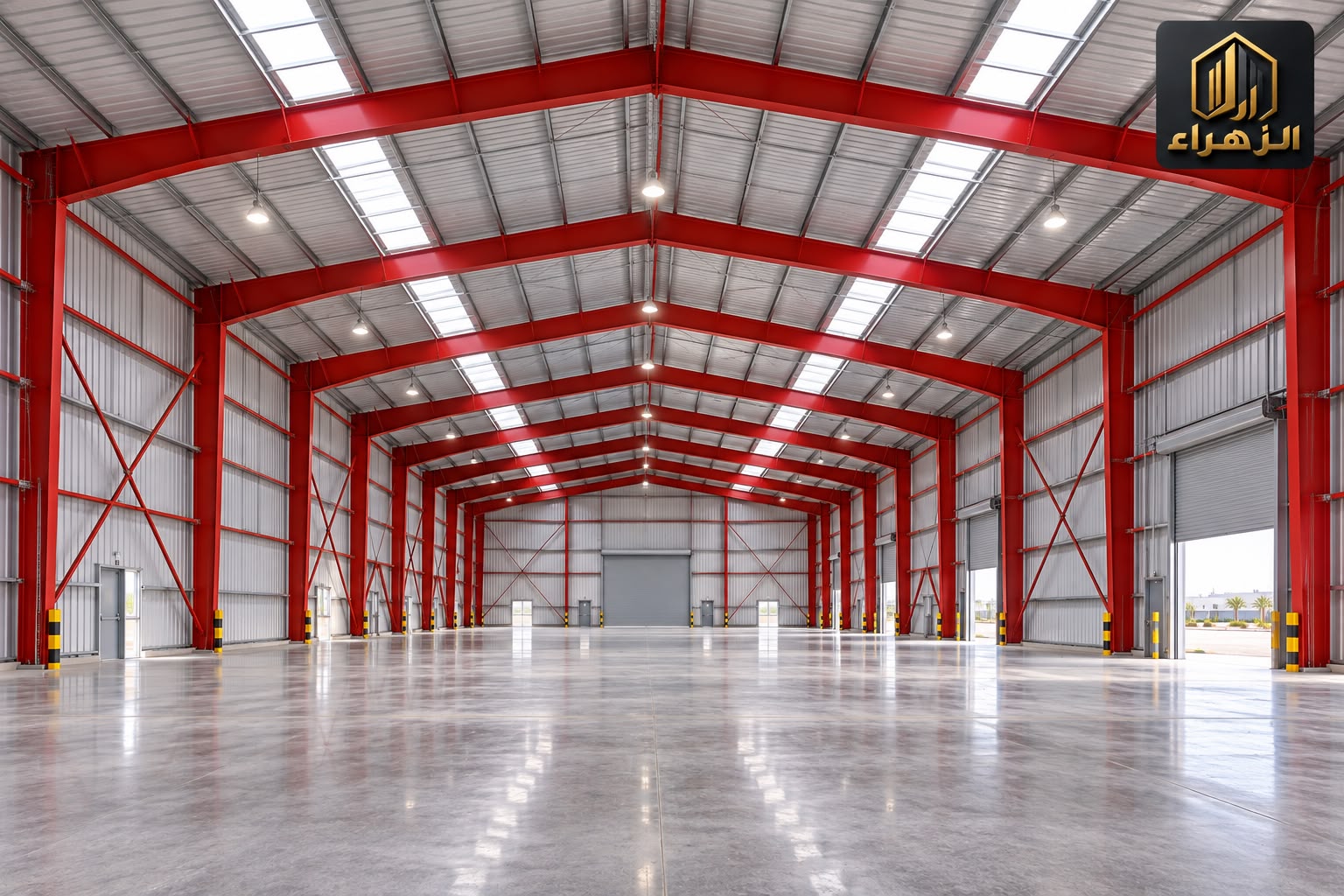

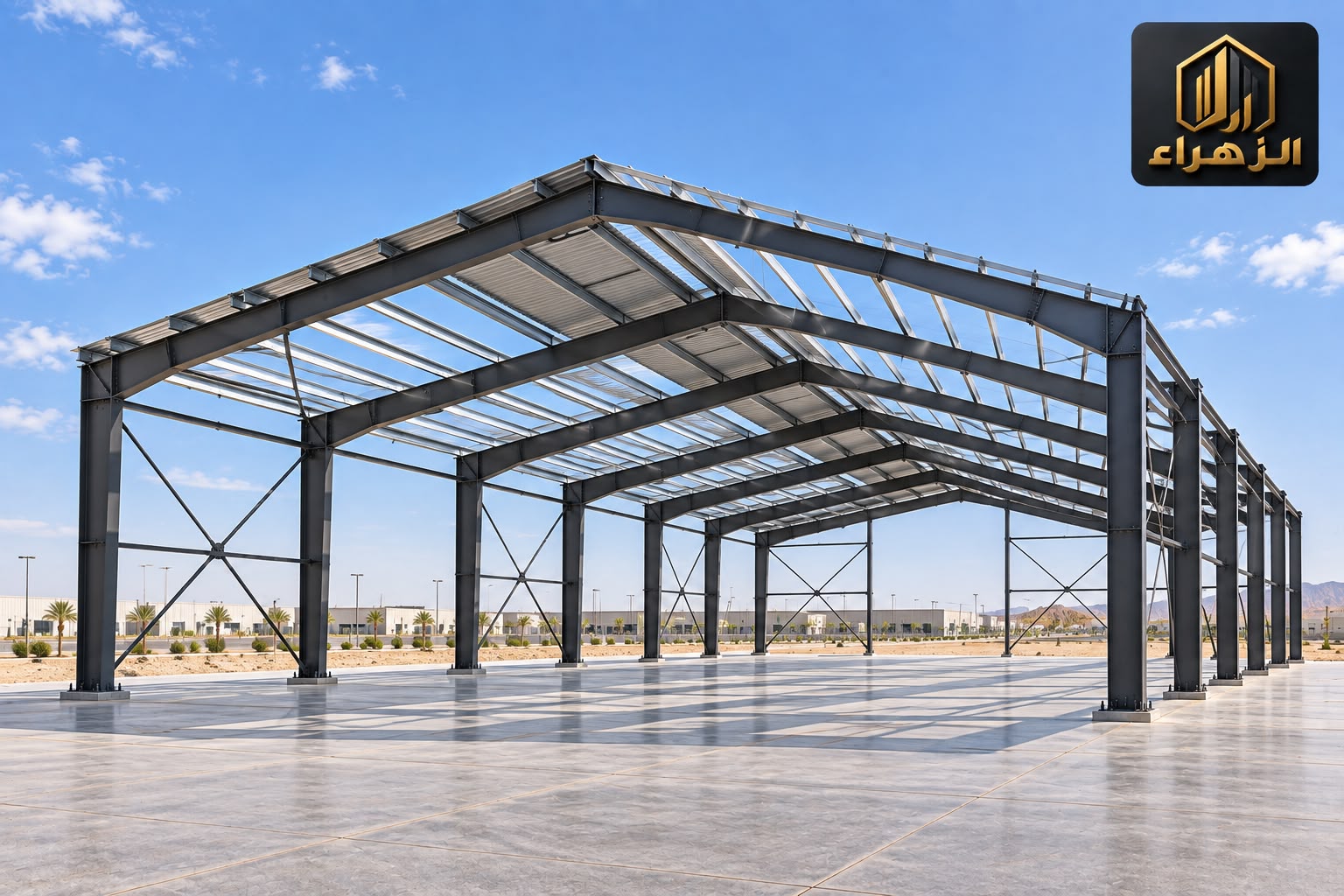

إطار بوابيPortal frame
إطار رئيسي من أعمدة وعناصر سقف متصلة.
عمود إنشائيStructural column
عنصر رأسي رئيسي يحمل الأحمال وفق التصميم.
رافتر / كمرة سقفRafter
عنصر رئيسي ضمن إطار السقف.
مداد سقفPurlin
عنصر ثانوي يحمل تغطية السقف.
مداد جدارGirt
عنصر ثانوي يحمل كسوة الجدار.
شدادات / تدعيمBracing
عناصر تحقق الاستقرار ضمن النظام الإنشائي.
كسوة معدنيةMetal cladding
ألواح تغطي السقف أو الجدران.
ساندوتش بانلInsulated sandwich panel
لوح بوجهين وطبقة عزل بينهما.
مزراب ومواسير تصريفGutter and downpipe
عناصر تجمع مياه السقف وتصرفها.
بحر إنشائيStructural span
المسافة بين نقاط دعم العنصر.

التصنيع والمواصفات

قص زخرفي بالليزرLaser-cut metalwork
قص أنماط في المعدن بالليزر حسب ملف تصميم.
ثني صاجSheet-metal bending
تشكيل اللوح بزاوية أو انحناء محدد.
لحامWelding
وصل الأجزاء بعملية لحام مناسبة للمادة.
جلفنةGalvanizing
طلاء الفولاذ بالزنك للحماية؛ تُحدد الطريقة والمواصفة.
دهان بودرةPowder coating
طلاء جاف يُطبق ويُعالج لتكوين طبقة تشطيب.
مخططات ورشةShop drawings
رسومات تفصيلية للتصنيع والتركيب والمراجعة.
عرض المرور الصافيClear opening width
العرض المتاح فعلياً للمرور بعد التركيب.
دورة تشغيلOperating cycle
فتح وإغلاق كاملان وفق تعريف المصنع.
كثافة التشغيلDuty rating
حدود وتكرار الاستخدام المسموح للطراز.
فئة الحماية IPIP rating
تصنيف حماية الغلاف ضد دخول مواد أو ماء بشروط محددة.
